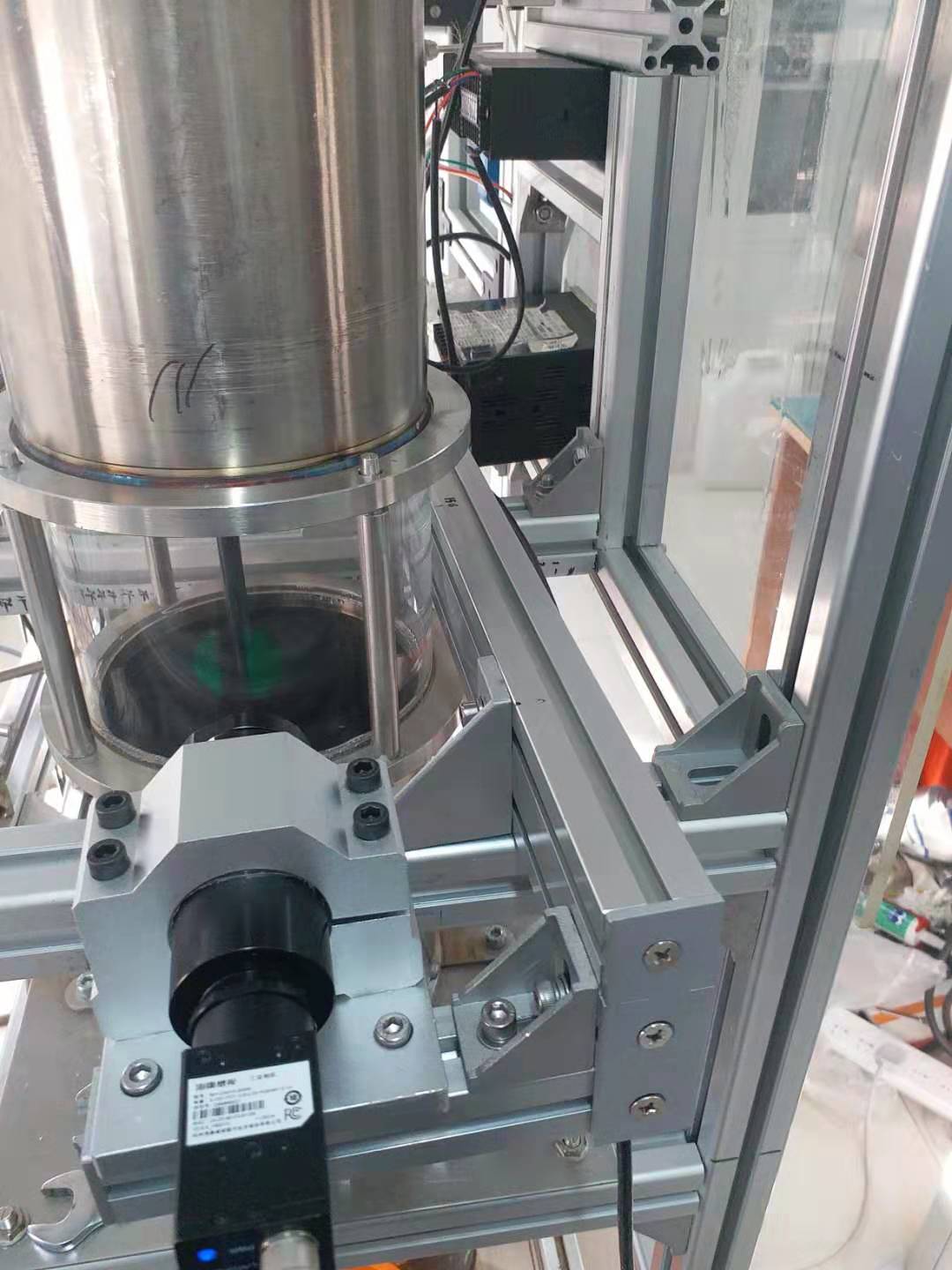

摄像机测径仪（多根检测）

1.设备名称：梳状工件二维检测装置

2.数量：1台

3.设备用途：用于测量梳状工件上数个锥型齿的锥度和数个位置的直径。

4.技术要求：

4.1 测量范围：X轴16mm,Y轴22.5mm。

4.2 照明范围：φ30mm

4.3 测量精度：±0.01-±0.002mm（单根锥形针直径≤1.5mm时镜头不同精度不同）。

4.4 成像镜头到测量面距离：(110±5)mm，见附图1。

4.5 光源到测量面距离：(110±5)mm，见附图1。

4.6 测量时间：<0.5秒（工件进入测量区域并静止到测量结束的时间）

4.7 测量头、光源驱动板、视觉处理主机、显示器、操作台等部件。

4.8 另甲方按被测工件制作可移动测试座及控制驱动装置，驱动装置需输出工件到位信号，该信号触发视觉系统进行测量。

5. 结构及功能

5.1机械结构：

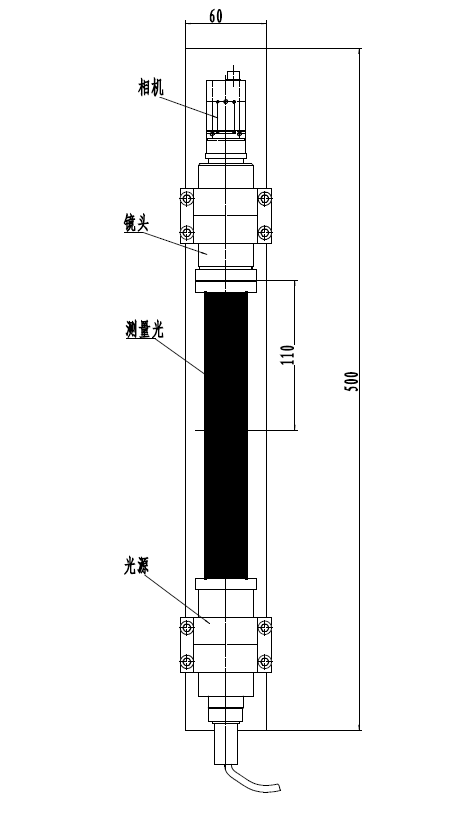

    参见结构图（附图1），装置主要由远心光源发出直径30mm的平行光束照亮工件，由远心镜头把工件局部成像在工业相机的CCD上，远心镜头的视域为φ28mm，CCD成像范围是16*22.5mm。

5.2电气结构

    电气部分由光源驱动器、工业相机、图像处理主机、显示器等组成。

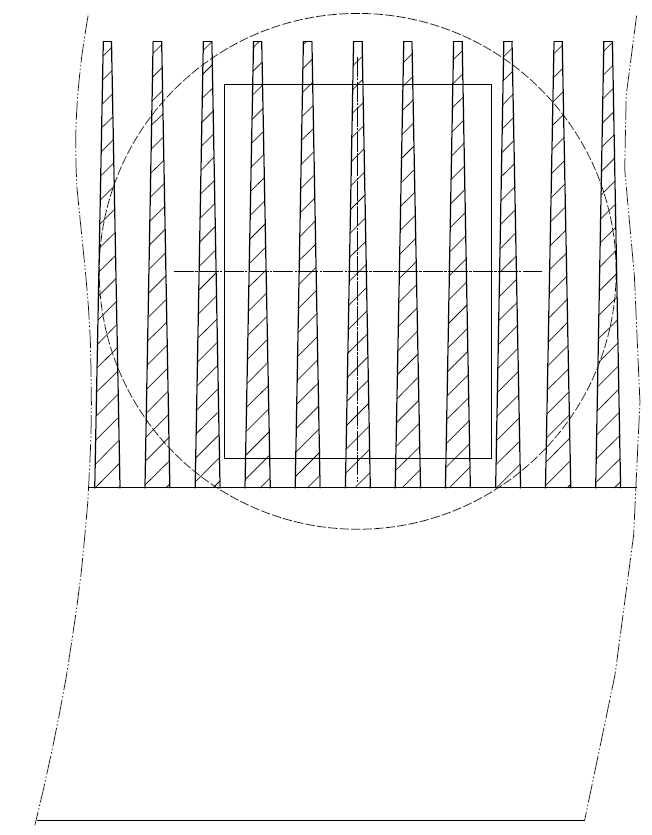

工业相机通过以太网接口把图像输出到视觉处理主机，通过视觉处理取得多根锥形针不同位置的直径（见附图2），并由不同位置的直径值计算出锥度等数据。

5.3软件

   操作系统：windows7嵌入版；

   视觉处理软件：CKVisionbuild；

   视觉应用软件：DMVision 乙方自主开发；

   所有软件均获得正版授权或完全自主开发。
